“八步。”NVMe协议这样回答。这是个非常底层的问题，其整个流程不仅涉及NVMe协议本身，其中命令和I/O数据传输的机制还与PCIe协议等内容息息相关。理解一个NVMe SSD的I/O处理流程将为SSD使用和优化打下基础。今天我们就走进一个NVMe SSD的读I/O。
在介绍NVMe SSD的读IO处理流程之前，需要往下一层到达PCIe的事务层（Transaction）。无论是NVMe的命令本身，还是要传输的数据，最终都会被封装成为TLP包进行传输。AIC、U.2以及M.2等形态的NVMe SSD也都是借助PCIe插槽与host进行交互的。

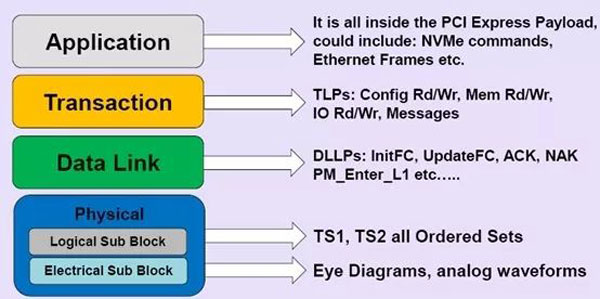

PCI Express Layered Model
上图就详细说明了PCIe 协议中每层的内容。后文中我们会通过一个trace记录，结合NVMe记录和TLP包信息对NVMe的读I/O进行解读。

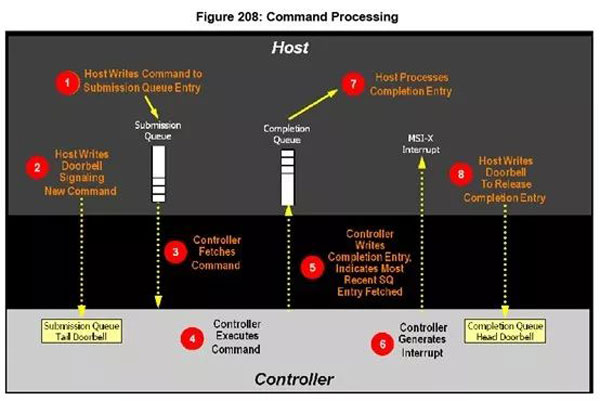

NVMe协议通过下图描述了一个完整的命令处理流程：
本文使用的是《NVM Express™ Revision 1.2a》（以下简称“NVMe协议”），严谨起见，在此注明版本，需要说明的是不同的NVMe协议版本在读操作中没有本质的不同，也不会影响到本文的描述。
为了更好的理解上图中命令处理过程的细节，我们总结如下：
1. 一个I/O命令执行过程中，host和SSD是两个主角。读I/O也就是host发起读请求，SSD响应请求，并且将数据写到host指定的内存地址上的过程。
2. Submission Queue 和Completion Queue是host内存中的两个队列，host通过Submission Queue告知SSD的Controller要处理的命令，Controller通过Completion Queue告知Host已经被处理完毕的命令以及这些命令执行的状态。
需要补充的是， NVMe的命令分为Admin Command和NVM Command，Admin Command执行一些SSD管控操作，比如Namespace管理和固件升级等，系统中只有一对Admin Submission Queue和Admin Completion Queue；NVM Command用于执行读写等I/O命令，可以有多对I/O Submission Queue和I/O Completion Queue。

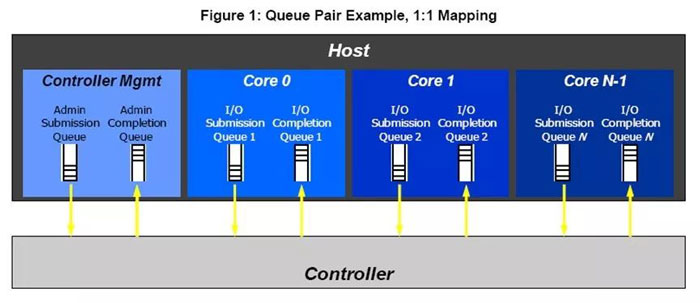

常见的形式如上图，服务器CPU每个核都会绑定一个I/O Submission Queue 和一个I/O Completion Queue，另一方面，队列上限也不能超过Controller的处理能力。
3. Submission Queue Tail Doorbell和Completion Queue Head Doorbell，这是两个Controller Registers中的字段，会映射在host内存中。host通过更新Submission Queue Tail Doorbell映射的内存上的记录，就可以达到告知SSD有新的命令需要处理，同样，在命令执行尾声，host也是通过更新Completion Queue head Doorbell映射的内存上的信息而实现告知SSD命令已经执行完毕。
4. 至于SSD要把数据往内存哪段地址上写，怎么写，就要靠PRP或者SGL，下文也会对此解读。
前文介绍了一些概念和部分操作细节，接下来是更为形象和深入的解读。在此我们还要借助协议分析仪，分析仪的职责是将host和SSD传输的0和1翻译成人话，借助支持NVMe协议的分析仪，我们获得了一条读I/O的Trace记录，如下图（每行信息记录都可以进一步展开看到相应的TLP包和DLLP包的信息）：
分析仪可以对host和SSD之间传输的数据进行解析，并按照PCIe和NVMe的规范进行展示。有了这张图，我们就可以更为直观的看到每一步host和SSD都做了什么。接下来就开始了。首先是这条命令执行过程信息的概览。

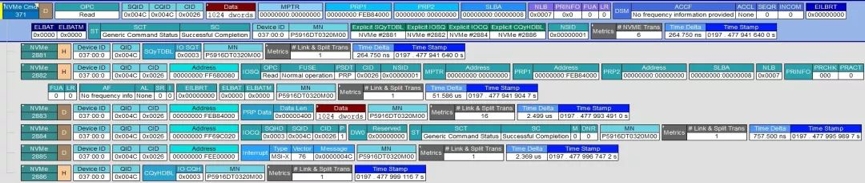

可以看出，这次我们使用的设备是一个3.2TB的PBlaze5 916 NVMe SSD（以下简称为“PBlaze5”）。host从SSD上读出了1024dwords（4KiB）数据，这段数据在SSD上起始地址（SLBA）是0x8，一共8个LBA（NLB=0x7，这一参数为0’s based value）。数据将从SSD传输到0xFEB84000（PRP1）这个地址上，最终这个操作成功了（SC为Successful Completion）。
SLBA（Starting LBA）：数据在SSD上的起始地址，这里的值是0x8。
NLB（Number of Logical Blocks）:读取数据的blocks数，这里的值是0x7，需要指出的是这是一个0’s based value，所以最终传的是8个block。
NSID（Namespace Identifier）：指明了此次读操作的namespace id，这里值为0x1。
命令信息被存放在ID为0x004C的Submission Queue（SQID）中，SSD处理完毕的信息会存放在ID为0x004C的Completion Queue（CQID）中。此外，这条记录还标注出了SSD在服务器上的ID（Device ID）等信息。
第一步：host准备一条命令，并将之加入到内存中的Submission Queue中。这步属于host自身的行为，还没有开始和SSD交换数据。
第二步：host告知SSD有新的待处理。这步操作包含很多细节，前文说过，SQyTDBL（Submission Queue y Tail Doorbell）是Controller Registers信息，映射在host的BAR 0空间中，其具体的地址是0xC6421260，这步中，host更新了这个地址中的值，将Submission Queue中有新记录的信息告知了SSD。

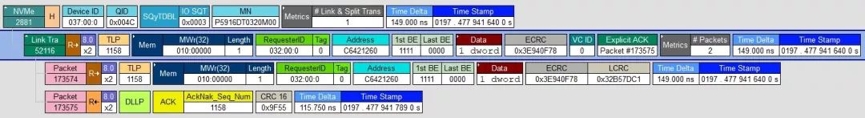

上图展示了host更新SQyTDBL的细节。第一行是NVMe协议层面的内容，下面则是具体的TLP包信息和ACK信息。到这SSD终于知道了有新的需求。
第三步：SSD取Command。从上文可知，命令具体内容被存放在Submission Queue中，SSD也知道了有新的命令需要处理，这里SSD首先发起一个Memory Read的请求。

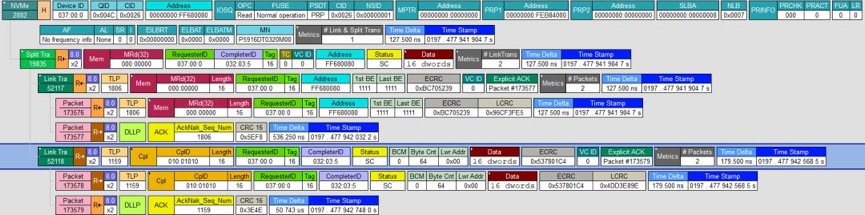

host把命令内容信息通过另一个TLP包返回给SSD。一个Submission Queue记录是64bytes，所以，可以看到一共传输了16个dwords，共64Bytes。而这16dwords中的内容翻译出来就是第一行NVMe 的内容，可以看到命令的地址、队列和命令的ID、操作类型（OPC）、数据的地址、以及SSD在系统中的Device ID都在其中了。有了这些内容，SSD就可以往指定的内存地址上写数据了。
第四步：SSD处理，将数据写到相应的内存地址上。对于host来讲，这个I/O是一个读取数据的操作。对于SSD来讲，就需要将相应的数据（SLBA为0x8，NLB为0x7）使用DMA的方式写到指定的内存地址（PRP1 Address为0xFEB84000）上。

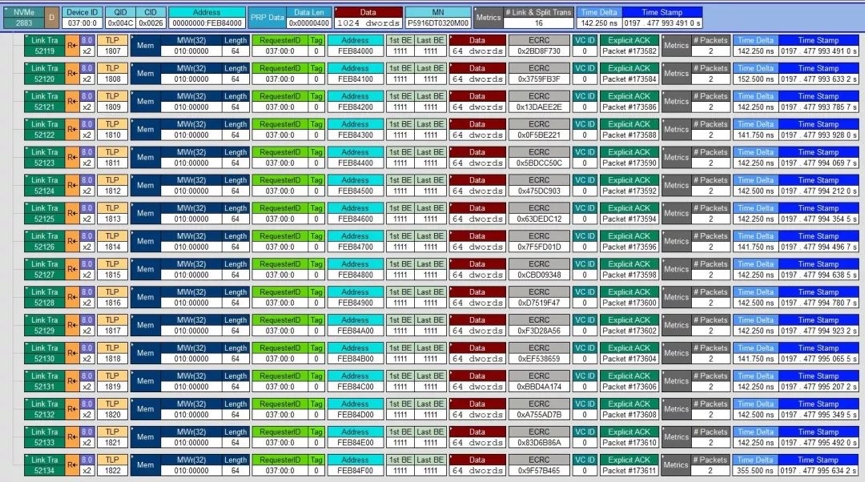

系统的MaxPayloadSize为256bytes，超过就需要分开传输。所以这段1024dwords（4KiB）数据传输操作被拆分成了16个64dwords（256bytes）的TLP包。另一个重要的概念是PRP（Physical Region Page），本例中PRP1是一个host内存中的地址——0xFEB84000。SSD从内存的0xFEB84000开始写，最后一个TLP包的起始地址是0xFEB84F00。
NVMe规定了PRP和SGL两种数据传输方式，后者在NVMe over Fabrics中使用比较普遍，这里不再赘述。采用PRP方式的I/O命令都会有PRP1和PRP2两个地址，它们可以指向一个内存地址，也可以是一个物理地址列表，被称为PRP list，如果传输数据量超过两个内存页，就需要PRP list指明数据存放的地址。本文中例子数据量为4KiB，恰好为Linux的1个内存页大小，所以使用PRP1传一个物理地址就可以。更为复杂的PRP记录规范，可以参看NVMe协议的《Physical Region Page Entry and List》等内容。
第五步：到现在，SSD已经把数据传到了host指定的内存地址上。SSD会把命令执行的状态总结成为一条记录添加在Completion Queue中，具体的操作就是SSD向host内存的Completion Queue中添加一个4dwords（16bytes）的记录。

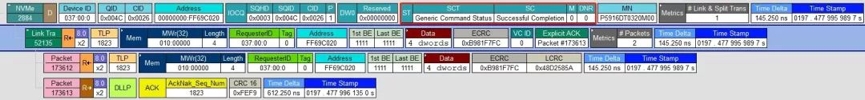

上图中NVMe返回的信息可见，SSD成功的完成了写，并在Status Code（SC）中记下Successful Completion的信息。如果整个命令过程有错误出现，那么SC也会记录下相应的错误信息。

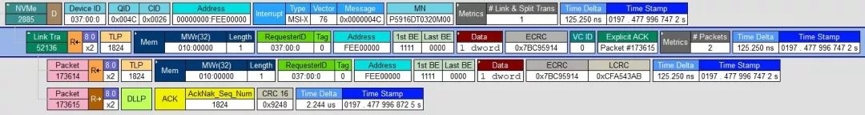

第六步：SSD发起中断，通知host处理Completion Queue中的记录。数据传输完毕，执行状态也记录在了Completion Queue中，SSD通过MSI-X中断告知host做进一步的处理。
第七步：host会处理相应的Completion Queue中的记录。但是这部分细节发生在host内部，分析仪的trace记录不会捕捉到具体内容。

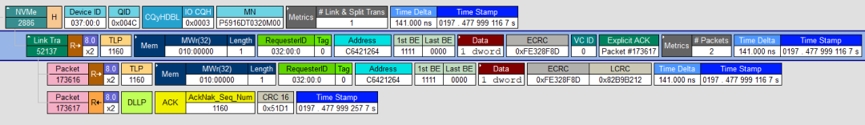

第八步：Host更新内存中Completion Queue y Head Doorbell信息，相应的Controller Registers中Doorbell信息也会进行更新。至此，一个读I/O已经处理完毕。
NVMe协议中还规定了很多其他的命令，根据其命令类型不同，返回值和对内存的操作也各不相同，但原理和本文中介绍的读I/O相似，相信看完本文，您可以触类旁通，理解NVMe 协议中host和SSD的交互机制。
