随着NVMe SSD在技术领域的广泛应用，越来越多的存储厂商开始聚焦基于NVMe-oF网络技术的存储系统的开发和推广。在这其中，Fibre Channel凭借可靠的架构特性、灵活的产品组网方式，占据了大量的市场份额。从最新的Fibre Channel路线图看，传输带宽已经实现64GFC、128GFC，并向256GFC进发。同时，NVMe SSD在PCIe Gen4系统下能够达到7GB/s的顺序读和5GB/s的顺序写，这对纠错带来了极大挑战。

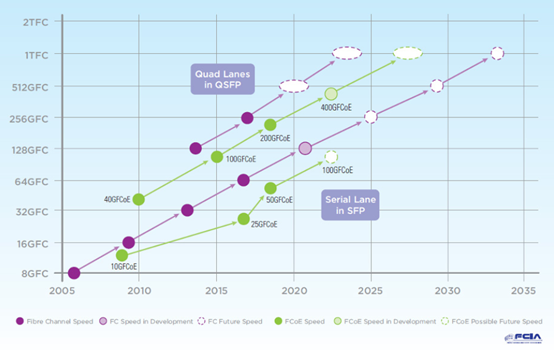

Fibre Channel Roadmap（引自fibrechannel.org）
Fibre Channel协议分为五层，其中FC-4为最上层协议族，负责把上层应用协议转化为Fibre Channel传输协议，通常包含FCP-SCSI、FC-IP、FC-NVMe等等。对于NVMe应用，目前分为FC-NVMe和FC-NVMe-2两套协议标准，NVMe IO命令通过FC-NVMe协议把NVMe命令翻译成Fibre Channel Exchange格式。FC-NVMe-2则做了更多优化，包括在事务终止前Exchange保存更长时间，Exchange数据结构重复利用，Exchange级别数据重传，Sequence、Exchange级别错误处理等等。

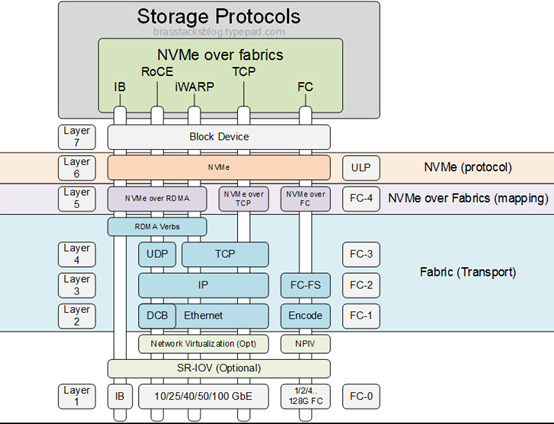

NVMe-oF架构图（引自brasstacksblog.typepad.com）
下面我们来介绍一下FC-NVMe-2引入的传输层纠错机制。
对于FCP-SCSI、FCP-NVMe，通常每个Exchange用于描述一个应用命令或应答，并且按照Exchange为单位选取不同的传输路径，相同的Exchange内，保证Frame传输顺序（Frame内则包括用户数据和CRC校验信息）。FC-NVMe没有规定Exchange级别的错误恢复定义，但通过改进后的FC-NVMe-2，在传输层处理数据传输出现的问题，且不会影响到业务层协议的执行。
Fibre Channel Exchange传输包逻辑架构（引自fibrechannel.org）
FC-NVMe-2提供在Exchange内部执行所有错误恢复的操作，提供Sequence级别的错误恢复，在Basic Link Services（BLSs）里使用FLUSH请求或应答的命令；在Sequence上实现事务重传机制；在设备节点登录时完成设备能力协商等等。

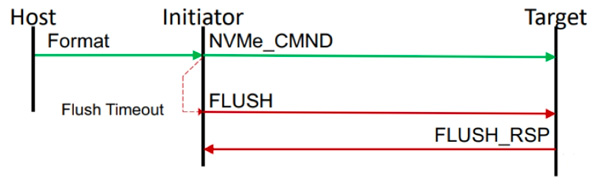

如，客户端发送Format NVMe命令后，长时间未得到响应，时间超过Flush超时阈值后，客户端发送Flush命令，服务端返回应答，告诉客户端Format NVMe命令的Sequence正在被处理，还未完成，需要再等待，不需要上层NVMe应用做错误处理。
例1：长时间运行命令（引自fibrechannel.org）

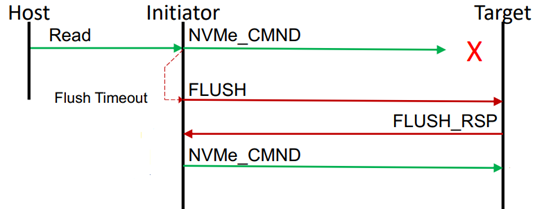

再比如，客户端发送NVMe Read命令后，长时间未得到响应，时间超过Flush超时阈值后，客户端发送Flush命令，服务端返回应答，告诉客户端Read NVMe命令的Sequence没有处理。客户端重新发送NVMe Read传输命令，不需要上层NVMe应用做错误处理。
例2：丢失命令（引自fibrechannel.org）
通过在传输层协议主动处理各种异常情况，降低NVMe应用层面的错误处理难度，改善了用户使用体验，方便用户使用Fibre Channel网络访问高速NVMe SSD设备，且无需改变运维异常处理流程和使用习惯。
